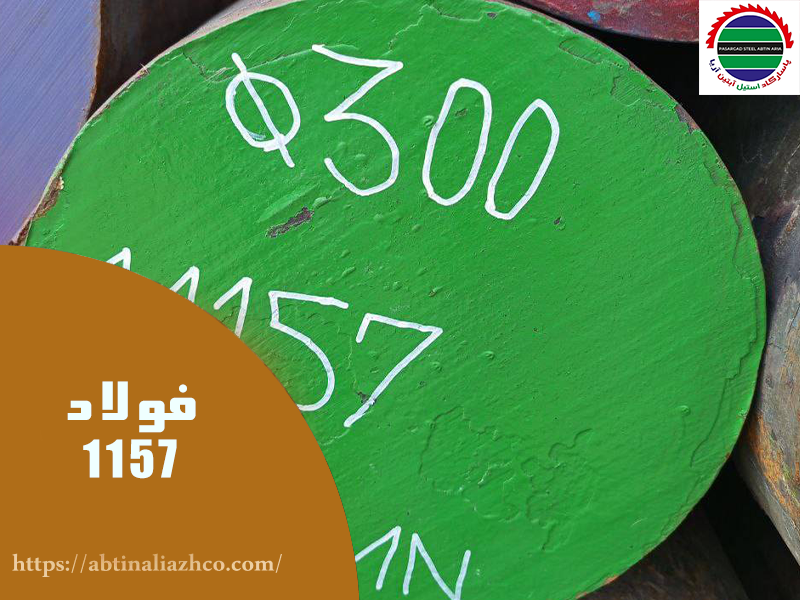

فولاد (1157) 40MN4

فولاد 1.1157 یک فولاد ساختمانی ویژه با کربن متوسط و محتوای گوگرد کنترل‌شده است که در صنایع مکانیک و خودرو کاربرد فراوان دارد. این فولاد که در استانداردهای اروپایی با شماره Werkstoff 1.1157 و در DIN با کد 40Mn4 شناخته می‌شود، تعادلی بین مقاومت بالا و قابلیت ماشین‌کاری مناسب ارائه می‌دهد و عمدتاً برای ساخت قطعات پرکاربرد مانند میل‌لنگ‌ها، شفت‌های دنده‌ای و قطعات موتور خودرو به کار می‌رود. ترکیب متالورژیکی خاص این فولاد، شامل افزایش درصد منگنز و کنترل گوگرد است که سختی‌پذیری و ماشین‌کاری آن را بهینه می‌کند. این فولاد به صورت آنیل‌شده یا نرمالیزه عرضه می‌شود تا امکان ماشین‌کاری دقیق پیش از انجام عملیات حرارتی سخت‌کاری و تمپرینگ (Q-T) فراهم شود و خواص مکانیکی نهایی مورد نیاز برای سرویس‌های سنگین حاصل گردد.

با وجود خواص مکانیکی مناسب، طول عمر سرویس قطعات ساخته‌شده از AISI 1157 به مهندسی پیشرفته سطحی وابسته است. تکنیک‌های مدرن مانند نیتریدینگ، کربوریزه‌سازی و روش‌های رسوب‌دهی پیشرفته مانند PVD و CVD برای کاهش محدودیت‌های ذاتی این فولاد ضروری هستند. این فرآیندها موجب افزایش مقاومت در برابر سایش سطحی، کاهش ایجاد ترک‌های خستگی در نواحی شامل گوگرد و بهبود مقاومت در برابر خوردگی اتمسفری می‌شوند. تحقیقات بین‌المللی و استانداردهای علمی نشان می‌دهند که با ترکیب عملیات حرارتی و مهندسی سطحی پیشرفته، فولاد 1.1157 می‌تواند در کاربردهای صنعتی مدرن با عملکرد بالا به‌طور مؤثر مورد استفاده قرار گیرد و به یک گزینه مهم برای قطعات تحت بار سنگین و شرایط عملیاتی چالش‌برانگیز تبدیل شود.

فولاد 1.1157 یک فولاد با کربن متوسط و قابلیت ماشین‌کاری بالا است که در سطح بین‌المللی تحت استانداردهای مختلف معادل‌سازی می‌شود. در سیستم آمریکای شمالی، این فولاد با نام AISI 1157 شناخته می‌شود و در آلمان و اروپا به‌عنوان 40Mn4 (شماره مواد 1.1157) و طبق استاندارد EN 10083 دسته‌بندی می‌شود. در آمریکا، فولادهای AISI 1039 و AISI 1536 معمولاً به‌عنوان معادل عملکردی در نظر گرفته می‌شوند، به شرطی که نیاز به گوگرد بیشتر برای ماشین‌کاری سریع نسبت به سختی‌پذیری ناشی از منگنز در حفظ یکپارچگی ساختاری ثانوی باشد. محدوده کربن این فولادها معمولاً بین 0.36 تا 0.44 درصد و منگنز بین 0.80 تا 1.10 درصد است. در چین، استاندارد GB/T 699 فولاد 40Mn را تقریباً با 40Mn4 همتراز می‌داند و در بریتانیا، BS 970 با نام 150M36 و در ژاپن JIS G4051 با نام‌های S40C یا SMn438 مشخص می‌شود. در روسیه نیز معادل این فولاد، 40G (40Г) طبق استاندارد GOST 4543 است [1].

با وجود این تطابق‌های عملکردی، طراحان حرفه‌ای باید به این نکته توجه داشته باشند که فولادهای سری 11xx، از جمله AISI 1157، به‌طور خاص «گوگرددار شده» هستند تا قابلیت ماشین‌کاری آزاد (free-machining) را فراهم کنند. در مقابل، برخی معادل‌های DIN/EN مانند 40Mn4 به‌صورت فولاد ساختمانی ویژه با سطح پایین‌تر گوگرد تولید می‌شوند، مگر اینکه نسخه گوگرددار آن مشخص شده باشد، مانند  40MnS4. این تفاوت در عملیات جوشکاری اهمیت ویژه‌ای دارد، زیرا گوگرد بالا در AISI 1157 جوشکاری را بسیار دشوار می‌کند و باعث ایجاد مشکلاتی مانند شکنندگی داغ و ترک‌های انجمادی می‌شود. بنابراین، هنگام انتخاب و طراحی قطعات، توجه به ترکیب شیمیایی و استاندارد دقیق ضروری است تا عملکرد مکانیکی و قابلیت فرآوری فولاد تضمین شود.

• ترکیب شیمیایی فولاد 1157 [1, 2].

این فولاد یک فولاد ساختمانی ویژه با کربن متوسط و قابلیت ماشین‌کاری بالا است که عملکرد مکانیکی و پاسخ به عملیات حرارتی آن به دقت ترکیب شیمیایی عناصر موجود بستگی دارد. کربن، عنصر اصلی سختی‌دهنده فولاد است و با تعیین دمای بحرانی بالا، امکان آستنیتی‌سازی کامل و یکنواخت را فراهم می‌کند. این مرحله باعث حل شدن کربن در شبکه مکعبی مرکزدار (FCC) می‌شود و پس از کوئنچ سریع، اتم‌های کربن در ساختار شبکه تترگونال مرکزدار (BCT) به دام می‌افتند و ساختار مارتنزیتی با مقاومت بالا ایجاد می‌شود. همچنین کربن تعیین‌کننده دمای شروع و پایان مارتنزیت است و افزایش کربن باعث کاهش این دماها و در نتیجه احتمال باقی‌ماندن آستنیت پس از کوئنچ می‌شود، بنابراین کنترل دقیق فرایند سرد کردن برای دستیابی به سختی مطلوب ضروری است [3].

منگنز نقش دوگانه‌ای در این فولاد دارد. از یک سو سختی‌پذیری فولاد را افزایش می‌دهد و با جا‌به‌جایی منحنی‌های زمان-دما-تبدیل، امکان سخت‌شدن یکنواخت در مقاطع بزرگ را فراهم می‌کند. از سوی دیگر، منگنز با ترکیب با گوگرد، سولفید منگنز (MnS) ایجاد می‌کند که مانع از تشکیل سولفید آهن (FeS) می‌شود. سولفید آهن در دماهای فورجینگ ذوب می‌شود و ترک‌های حرارتی و شکنندگی ایجاد می‌کند، در حالی که MnS در این دماها پلاستیک و پایدار باقی می‌ماند و با جهت‌گیری در راستای عملیات مکانیکی، باعث ایجاد وابستگی جهت‌دار خواص مکانیکی در میله‌های تولید شده می‌شود [4, 5].

سیلیکون به‌عنوان عنصر ضداکسیداسیون عمل می‌کند و از ایجاد حفره‌های ناشی از گاز اکسیژن جلوگیری می‌کند و همچنین مقاومت فاز فریتیک را از طریق سختی‌پذیری محلولی افزایش می‌دهد. اما در عملیات جوشکاری و فرآیندهای حرارتی سطحی، ترکیب بیش از حد سیلیکون با محیط گوگرددار می‌تواند کیفیت سطح را کاهش دهد و احتمال ترک‌خوردگی را افزایش دهد. گوگرد موجود، مزیت قابلیت ماشین‌کاری آزاد را فراهم می‌کند، اما در صورت نسبت نامناسب منگنز به گوگرد، می‌تواند باعث مشکلات سطحی و کاهش کیفیت پوشش یا جوش شود. بنابراین کنترل نسبت منگنز به گوگرد و سایر عناصر، همراه با عملیات حرارتی و مهندسی سطحی مناسب، برای دستیابی به عملکرد بهینه و دوام طولانی فولاد 1.1157 در کاربردهای صنعتی حیاتی است [6-8].

خواص مکانیکی این فولاد به شدت به اندازه مقطع قطعه و چرخه عملیات حرارتی اعمال‌شده وابسته است. این فولاد معمولاً در حالت‌های آنیل نرم یا نرمالیزه برای سهولت در ماشین‌کاری خریداری می‌شود. در آنیل نرم، فولاد در دمای حدود 650–700 درجه سلسیسوس حرارت داده شده و ساختاری از پرلیت درشت یا کاربیدهای کروی‌شده ایجاد می‌شود که سختی آن را به حدود 217 HB کاهش می‌دهد و مقاومت کششی بین 500 تا 650 مگاپاسکال و استحکام تسلیم حداقل 300 مگاپاسکال با قابلیت تغییر طول حداقل 20 درصد حاصل می‌شود. در حالت نرمالیزه که در دمای 850–880 درجه سلسیسوس انجام شده و سپس با هوای محیط سرد می‌شود، اندازه دانه‌ها ریزتر و توزیع فریت-پرلیت یکنواخت‌تر می‌شود، که مقاومت به ضربه و چقرمگی را افزایش می‌دهد و ماده را برای عملیات سخت‌کاری و تمپرینگ آماده می‌کند. در این حالت، مقاومت کششی بین 650 تا 800 مگاپاسکال، استحکام تسلیم حداقل 380 مگاپاسکال و سختی بین 190 تا 230 HB است.

عملیات سخت‌کاری و تمپرینگ (Quench & Temper) باعث می‌شود فولاد 1.1157 به بالاترین ظرفیت مکانیکی خود دست یابد. طبق استاندارد EN 10083-3، برای قطر یا ضخامت‌های مختلف، حداقل خواص مکانیکی به شرح زیر است: برای مقاطع کوچک‌تر یا مساوی 16 میلی‌متر، استحکام تسلیم حداقل 635 مگاپاسکال، مقاومت کششی 880–1080 مگاپاسکال، قابلیت تغییر طول 12 درصد، کاهش سطح 40 درصد و انرژی ضربه 34 ژول است. برای مقاطع 16 تا 40 میلی‌متر، استحکام تسلیم حداقل 540 مگاپاسکال، مقاومت کششی 780–930 مگاپاسکال، قابلیت تغییر طول 14 درصد، کاهش سطح 45 درصد و انرژی ضربه 41 ژول است. در مقاطع بزرگ‌تر از 40 میلی‌متر، استحکام تسلیم حداقل 440 مگاپاسکال، مقاومت کششی 690–830 مگاپاسکال، قابلیت تغییر طول 15 درصد، کاهش سطح 50 درصد و انرژی ضربه 41 ژول حاصل می‌شود. کاهش مقاومت تسلیم در مقاطع بزرگ‌تر ناشی از «اثر جرم» است، زیرا نرخ خنک‌سازی داخلی کندتر باعث می‌شود که تبدیل کامل به مارتنزیت در هسته قطعه صورت نگیرد. برای قطعات حساس مانند میل‌لنگ‌ها، ایجاد ساختار سخت‌شده یکنواخت در تمام مقطع برای جلوگیری از شکست داخلی تحت چرخه‌های خستگی بالا حیاتی است [9, 10].

فولاد 1.1157 برای دستیابی به خواص مکانیکی بهینه نیازمند یک چرخه کامل عملیات حرارتی است که هدف آن کنترل تنش‌های داخلی، شکل‌گیری دانه‌ها و توزیع فازها است. مراکز حرفه‌ای عملیات حرارتی با پیروی از استانداردهایی مانند DIN 17200، مراحل مشخصی را برای حصول یکنواختی و انطباق با مشخصات فنی دنبال می‌کنند. آنیل نرم برای کاهش سختی و تسهیل ماشین‌کاری انجام می‌شود؛ در این فرآیند، فولاد در محدوده دمای زیر بحرانی 650–700 درجه سلسیسوس حرارت داده می‌شود، مدت زمان مشخصی نگه داشته شده تا کاربیدها کروی شوند و سپس به آرامی در کوره سرد می‌شود. نرمالیزه کردن شامل حرارت‌دهی بالاتر از دمای بحرانی Ac₃ تا 850–880 درجه سلسیسوس و سپس سرد کردن با هوای ساکن است و هدف آن حذف ناهماهنگی‌های ناشی از فرآیندهای قبلی و ریز کردن دانه‌های آستنیت است. این مرحله پایه‌ای برای عملیات سخت‌کاری القایی محسوب می‌شود زیرا ساختار اولیه ریز و واکنش‌پذیر فراهم می‌آورد [11].

برای سخت‌کاری و کوئنچ، فولاد در محدوده دمای 820–860 درجه سلسیسوس قرار می‌گیرد. انتخاب محیط کوئنچ اهمیت ویژه‌ای دارد: کوئنچ روغنی، با سرعت خنک‌سازی متوسط، برای قطعات با مقاطع متفاوت یا هندسه پیچیده مناسب است و خطر ترک‌خوردگی کوئنچ را کاهش می‌دهد، در حالی که کوئنچ آبی سختی سطحی بیشتری ایجاد می‌کند اما می‌تواند باعث تغییر شکل شدید یا ترک‌های حرارتی شود. سختی بلافاصله پس از کوئنچ معمولاً بین 53 تا 59 HRC است و سپس در مرحله تمپرینگ تنظیم می‌شود. تمپرینگ در محدوده دمایی 480–650 درجه سلسیسوس انجام می‌شود تا تعادل بین مقاومت و چقرمگی حاصل شود. تمپرینگ با دمای بالا (بیش از 550 درجه سلسیسوس) برای قطعات ساختاری مانند شفت‌های دنده معمول است و ساختار سوربیت تمپر شده با مقاومت بالا در برابر ضربه ایجاد می‌کند. مرحله تنش‌زدایی که پس از ماشین‌کاری اولیه و در دمای 129–200 درجه سلسیسوس انجام می‌شود، برای حفظ ابعاد و ثبات قطعه در مراحل سخت‌کاری بعدی ضروری است. این ترکیب دقیق مراحل حرارتی، فولاد 1.1157 را برای قطعات صنعتی با عملکرد بالا و تحت بارهای پیچیده بسیار مناسب می‌کند [12-14].

فولاد 1.1157 به دلیل ویژگی‌های مکانیکی بالا و کاربرد در قطعات حساس تحت بارهای دینامیکی، نیازمند مهندسی سطح پیشرفته برای افزایش مقاومت سطحی و دوام طولانی است. مهندسی سطح به طور کلی به سه دسته اصلی تقسیم می‌شود: فرآیندهای نفوذ ترموشیمیایی (Thermochemical Diffusion)، سخت‌کاری انتخابی با انرژی موضعی (Selective Hardening) و پوشش‌های پیشرفته
(Deposition Coatings and Thin Films). هدف اصلی این روش‌ها افزایش سختی سطح، مقاومت در برابر سایش و خستگی، و محافظت در برابر خوردگی و شرایط محیطی است، بدون آن که خواص مکانیکی پایه فولاد تحت تأثیر منفی قرار گیرد.

فرآیندهای نفوذ ترموشیمیایی شامل نیتریدینگ، کاربوریزه‌سازی، کربونیتریدینگ، نیتروکاربوریزه‌سازی و بورونیزه‌سازی هستند. نیتریدینگ گازی یا پلاسما در دمای زیر بحرانی انجام می‌شود و بدون ایجاد تغییر شکل قطعه، سطح فولاد را سخت می‌کند و سختی تا 700–1000 HV می‌رسد. کاربوریزه‌سازی و کربونیتریدینگ باعث افزایش کربن و نیتروژن در سطح می‌شوند و پس از کوئنچ، لایه‌ای سخت و مقاوم به سایش ایجاد می‌کنند که برای قطعات با بار دینامیکی بالا مانند چرخ‌دنده‌ها، یاتاقان‌ها و شفت‌ها ایده‌آل است. نیتروکاربوریزه‌سازی همراه با چرخه QPQ، علاوه بر سختی بالا، یک لایه اکسیدی (Fe₃O₄) ایجاد می‌کند که مانع از خوردگی و نفوذ رطوبت می‌شود. بورونیزه‌سازی در دماهای بالا، سختی بسیار بالای 1500–2000 HV ایجاد می‌کند و مقاوم‌ترین روش در برابر سایش شدید است، اما شکنندگی لایه بوریدی نیازمند زیرلایه تمپر شده با چقرمگی مناسب است [15-18].

سخت‌کاری انتخابی با انرژی موضعی مانند القایی، شعله‌ای و لیزری، امکان سخت کردن نواحی مشخص را بدون تغییر ترکیب شیمیایی فراهم می‌کند. سخت‌کاری القایی برای میل‌لنگ‌ها و شفت‌ها مناسب است و عمق سختی از 0.7 تا 6 میلی‌متر با سرعت بالا ایجاد می‌کند. شعله و لیزر برای سطوح بزرگ یا قطعات با هندسه پیچیده کاربرد دارند. لیزر سخت شده ساختار مارتنزیتی ریز ایجاد می‌کند که مقاومت در برابر خستگی تماس و خوردگی نقطه‌ای را افزایش می‌دهد [19, 20].

پوشش‌ها و فیلم‌های نازک به فولاد ویژگی‌هایی می‌دهند که خود فولاد قادر به ارائه آن‌ها نیست، مانند اصطکاک پایین، مقاومت شیمیایی یا سختی بسیار بالا. PVD، فیلم‌های سرامیکی مانند TiN یا DLC به ضخامت 1–5 میکرومتر ایجاد می‌کند و اصطکاک سطح را تا 0.05 کاهش می‌دهد. CVD، پوشش‌های ضخیم‌تر 25–75 میکرومتر تولید می‌کند که برای سایش شدید مناسب هستند، اما نیاز به کوئنچ و تمپرینگ مجدد فولاد پس از اعمال دارد. روش‌های اسپری حرارتی و پوشش‌دهی فلزی مانند کروم سخت و Ni-B، لایه‌های ضخیم محافظ ایجاد می‌کنند که مقاومت در برابر سایش و خوردگی محیطی را تا 60 درصد افزایش می‌دهند [21].

به طور کلی، ترکیب این روش‌های پیشرفته باعث می‌شود فولاد 1.1157 نه تنها از نظر خواص مکانیکی پایه بلکه از نظر مقاومت سطحی، چقرمگی تحت بار دینامیکی و دوام در شرایط محیطی سخت، برای کاربردهای صنعتی حساس مانند میل‌لنگ‌ها، شفت‌ها، چرخ‌دنده‌ها و تجهیزات سنگین بسیار مناسب باشد. انتخاب دقیق روش مهندسی سطح بسته به نوع قطعه، شرایط بارگذاری و الزامات عملکردی، نقش حیاتی در طول عمر و عملکرد قطعه دارد.

فولاد 1.1157 (AISI 1157 / 40Mn4) با وجود خواص مکانیکی بالا، محدودیت‌های ذاتی دارد که طول عمر قطعات را تحت تأثیر قرار می‌دهد. شکست خستگی در این فولاد عمدتاً از سطح آغاز می‌شود و به ناخالصی‌های MnS وابسته است که به‌عنوان نقاط تمرکز تنش عمل کرده و باعث ایجاد ترک‌های اولیه می‌شوند. در قطعاتی که بارگذاری عرضی نسبت به جهت نورد صورت می‌گیرد، مقاومت خستگی به دلیل شکل کشیده ناخالصی‌ها کاهش می‌یابد. با این حال، عملیات نیتریدینگ می‌تواند با ایجاد تنش فشاری باقیمانده در سطح (حدود 400–800- مگاپاسکال) عمر خستگی را بیش از 50 درصد مقاومت کششی افزایش دهد و از گسترش ترک‌های سطحی جلوگیری کند [22, 23].

در دماهای بالای عملیاتی، فولاد 1.1157 باید پایداری ابعادی و مقاومت نسبی در برابر خزش را حفظ کند، هرچند که این فولاد به‌طور خاص برای مقاومت در برابر خزش طراحی نشده است. استحکام در برابر خزش تا حدود 400 درجه سلسیسوس با تثبیت مرزدانه‌ها توسط کاربیدهای ریز و سختی‌پذیری محلولی منگنز تأمین می‌شود، اما در دماهای بالاتر از 500 درجه سلسیسوس فرآیند اورتمپرینگ رخ داده و باعث تشکیل سریع حفره‌ها و شکست خزش ثالثیه می‌شود [24].

از نظر خوردگی، فولاد 1.1157 به‌عنوان یک فولاد کربنی غیرآلیاژی فاقد لایه محافظ طبیعی است و ناخالصی‌های MnS آن در محیط‌های کلریدی باعث حساسیت شدید به خوردگی نقطه‌ای می‌شوند. حتی بارش کم اسیدی یا آب باران می‌تواند موجب خستگی خوردگی شود و چرخه‌های ایمن خستگی فولاد را کاهش دهد. برای جلوگیری، پوشش‌های فسفات، روش‌های QPQ یا پوشش‌های PVD به‌عنوان مانع فیزیکی ضروری هستند [25, 26].

مقاومت به سایش فولاد نیز به‌طور عمده چسبنده یا سایشی است. سختی پس از کوئنچ پایه‌ای برای مقاومت در برابر سایش ایجاد می‌کند، اما با اعمال پوشش‌هایی مانند بورونیزه‌سازی یا DLC، مکانیزم سایش تغییر کرده و جوش سرد بین سطوح لغزشی کاهش می‌یابد. بورونیزه‌سازی برای محیط‌های آلوده و حاوی ذرات ساینده مناسب است، در حالی که TiN و TiAlN برای مکانیزم‌های سرعت بالا و نیاز به پایداری حرارتی ایده‌آل هستند.

فولاد 1.1157 در صنایع خودرو، ماشین‌آلات سنگین و تولید نیرو کاربرد فراوان دارد، به‌ویژه برای میل‌لنگ‌ها، شفت‌های چندقطره‌ای، میله‌های متصل‌کننده، محورهای محرک و پیچ‌های با مقاومت بالا. مزیت اصلی آن قابلیت ماشین‌کاری عالی ناشی از گوگرددار شدن و پاسخ مناسب به انواع روش‌های سخت‌کاری سطحی است. منگنز بالا سختی‌پذیری بیشتری نسبت به فولادهای استاندارد مانند AISI 1040 ایجاد می‌کند و خواص مکانیکی یکنواخت در مقاطع تا 100 میلی‌متر فراهم می‌آورد. با این حال، محدودیت‌های آن شامل کاهش جوش‌پذیری به دلیل گوگرد بالا، ایجاد وابستگی مکانیکی جهت‌دار به علت ناخالصی‌های MnS و نیاز به محافظت سطحی در برابر خوردگی است. با استفاده از مهندسی سطح مدرن، مانند نیتریدینگ، بورونیزه‌سازی و پوشش‌های PVD، این معایب ذاتی قابل مدیریت هستند و می‌توان از عملکرد اقتصادی و بالای فولاد در سیستم‌های مکانیکی حساس بهره‌برداری کرد.
